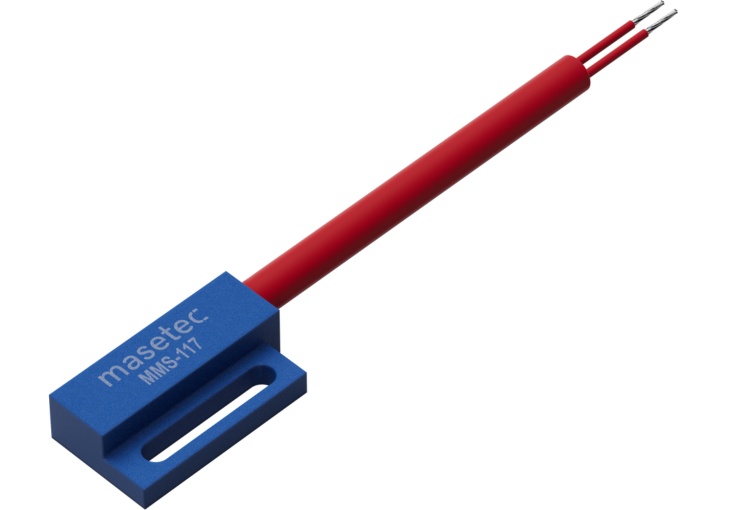

Serie MMS-117
Precisione in custodia piatta
I nostri sensori Reed in custodia piatta della serie MMS 117 offrono una soluzione affidabile per applicazioni con spazio ridotto e garantiscono risultati precisi in ambiti di utilizzo impegnativi.
Hai bisogno di una soluzione personalizzata?
Personalizzazioni:
• Dimensioni e forma
• Sensibilità magnetica
• Temperatura d’esercizio
• Tipi di connessione
• Materiale della custodia
• Montaggio / Modifica
Campi di applicazione
Controllo di posizione, commutazione senza contatto
Caratteristiche
Sensore di prossimità ad azionamento magnetico
Sensibilità definita individualmente
Montaggio a vite
Possibili personalizzazioni su misura
Può essere azionato attraverso materiali non ferrosi, ad es. legno, plastica o alluminio
Caratteristiche della serie
Un sensore magnetico basato su contatto Reed con contatto normalmente aperto, normalmente chiuso o in scambio.
La custodia compatta è progettata per il montaggio a vite o adesivo ed è disponibile con diverse lunghezze di cavo, sensibilità e opzioni di connettore. Il sensore può essere attivato attraverso materiali non ferrosi come legno, plastica o alluminio; la sensibilità e il design possono essere personalizzati. Ideale per la commutazione senza contatto e il controllo preciso della posizione.
Dimensioni: L 25 × P 14 × A 6,4 mm
Uscita cavo: a destra
Forma del contatto: A/B/C
Temperatura d’esercizio: –20 °C … +105 °C
Sensibilità: 7 … 35 AT
Potenza di commutazione: 5 W … 10 W
Corrente di commutazione: 0,25 A … 0,5 A
Corrente continua: 1,0 A … 1,5 A
Rigidità dielettrica: 200 VDC … 400 VDC
Omologazione
REACH; RoHS

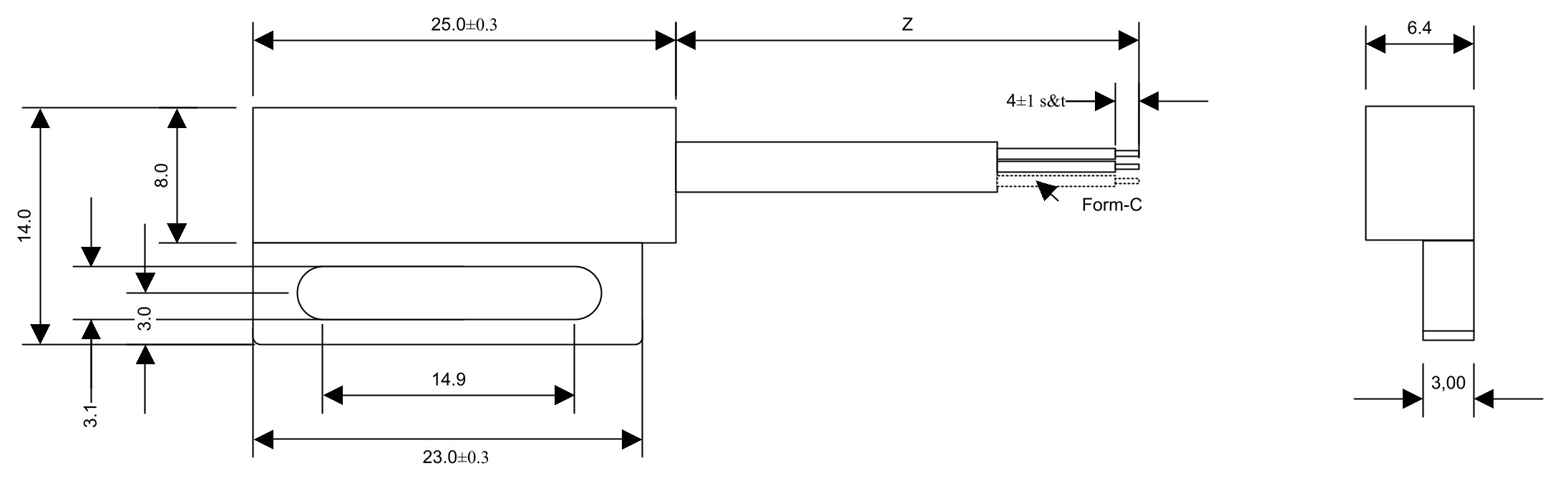

Disegno tecnico
Caratteristiche delle varianti
Dimensioni: L 25 × P 14 × A 6,4 mm
Uscita cavo: a destra
| MMS-117 -1 | MMS-117 -2 | MMS-117 -4 | MMS-117 -5 | MMS-117 -9 | |
|---|---|---|---|---|---|
 |
|
 |
 |
|
|
| Forma del contatto | A-Normalmente aperto | A-Normalmente aperto | B-Normalmente chiuso | C-In scambio | A-Normalmente aperto |
| Temperatura d'esercizio | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Sensibilità | 7...30 AT | 15...30 AT | 10...35 AT | 10...35 AT | 7...30 AT |
| Potenza di commutazione | 10 W | 10 W | 5 W | 5 W | 10 W |
| Corrente di commutazione | 0,5 A | 0,4 A | 0,25 A | 0,25 A | 0,5 A |
| Tensione di commutazione VDC | 200 VDC | 200 VDC | 175 VDC | 175 VDC | 200 VDC |
| Tensione di commutazione VAC | 140 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC |
| Corrente continua | 1,0 A | 1,4 A | 1,5 A | 1,5 A | 1,0 A |
| Rigidità dielettrica | 250 VDC | 400 VDC | 200 VDC | 200 VDC | 200 VDC |
| Piccole quantità & campioni | Richiedi direttamente | ||||
| Eigenschaft | MMS-117 -1 | MMS-117 -2 | MMS-117 -4 | MMS-117 -5 | MMS-117 -9 |
|---|---|---|---|---|---|
|
|
|
|
|
|
| Kontaktform | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer |
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 7...30 AT | 15...30 AT | 10...35 AT | 10...35 AT | 7...30 AT |
| Schaltleistung | 10 W | 10 W | 5 W | 5 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 0.25 A | 0.25 A | 0.5 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 175 VDC | 175 VDC | 200 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 1.5 A | 1.5 A | 1.0 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 200 VDC | 200 VDC | 200 VDC |
| Kleinmengen & Muster | Bitte direkt anfragen | ||||
◀ Scorri la tabella lateralmente ▶
