Giunti magnetici – Trasmissione di potenza senza contatto

Configurabili individualmente

I giunti magnetici sfruttano la forza dei campi magnetici e possono essere realizzati in diverse versioni. Da masetec ricevi non solo giunti magnetici ad alte prestazioni, ma anche una consulenza completa su questo tema.

Download Giunto magnetico

Campi di applicazione

Trasmissione magnetica di potenza

Tutti i vantaggi in sintesi

Accoppiamento senza contatto:

I giunti magnetici trasmettono la coppia senza contatto meccanico.

Assenza di usura:

Poiché non si genera attrito, sono durevoli e richiedono poca manutenzione.

Elevata sicurezza:

Prevengono le perdite e sono adatti per fluidi pericolosi o aggressivi.

Trasmissione efficiente della potenza:

Il giunto magnetico a basse perdite garantisce un’elevata efficienza.

Possibilità di impiego versatili:

Trovano applicazione in pompe, agitatori e settori industriali sensibili.

Impiego dei giunti magnetici

I giunti magnetici vengono impiegati in numerose applicazioni dove è richiesta una trasmissione di potenza senza contatto e a tenuta stagna. Si trovano soprattutto in pompe, agitatori e compressori che lavorano con fluidi aggressivi, tossici o sensibili. Grazie all’accoppiamento senza contatto sono esenti da usura, prevengono le perdite e consentono un funzionamento sicuro e a bassa manutenzione. Soprattutto nell’industria chimica, nella tecnologia medica e nella tecnologia del vuoto, i giunti magnetici offrono una soluzione affidabile ed efficiente.

Struttura dei giunti magnetici

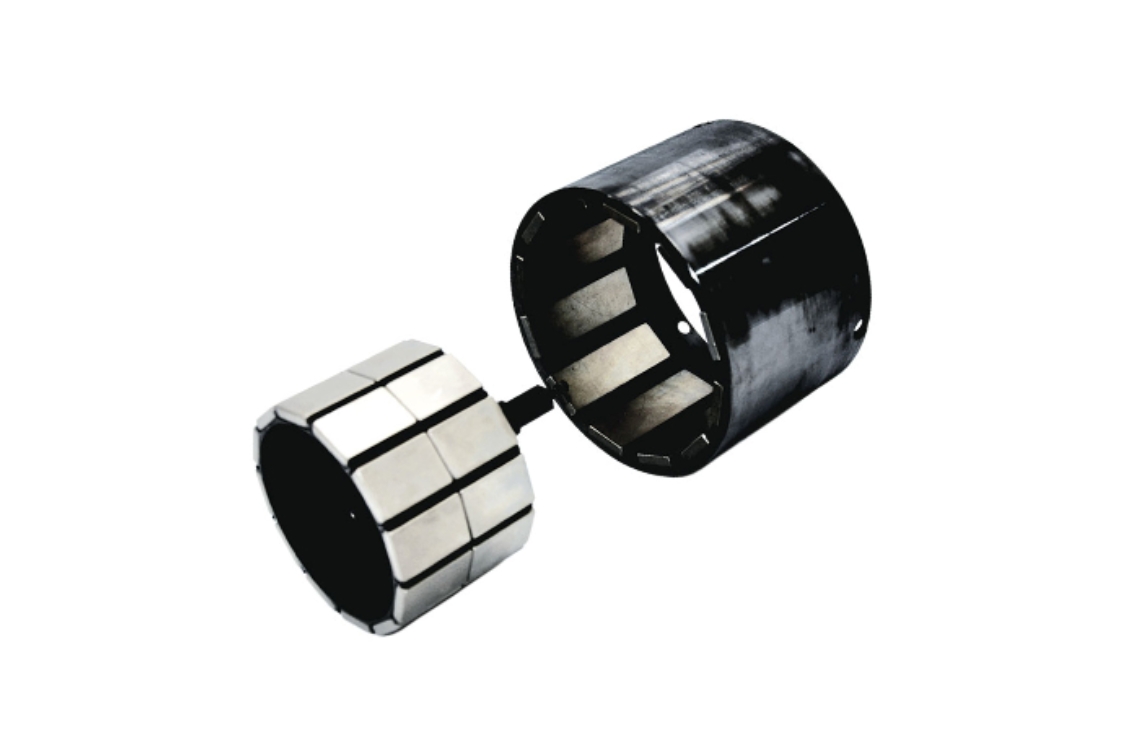

Un giunto magnetico è costituito da due rotori magnetici: un rotore di azionamento interno e un rotore di trascinamento esterno. Questi sono separati da una parete divisoria ermetica (ad es. in acciaio inossidabile o plastica). I magneti sono disposti in modo da trasmettere la coppia senza contatto dal lato di azionamento al lato di uscita. Ciò crea un collegamento a tenuta stagna ed esente da usura, ideale per l’impiego con fluidi sensibili o aggressivi.

Tipi OR / IR

Rotore esterno

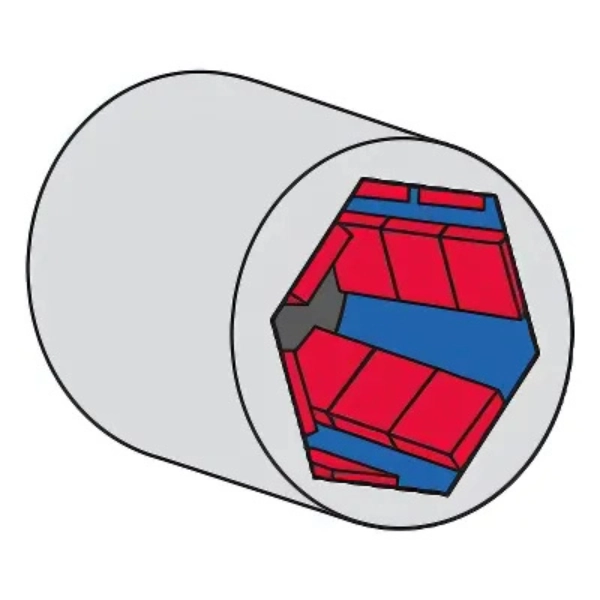

1
standard

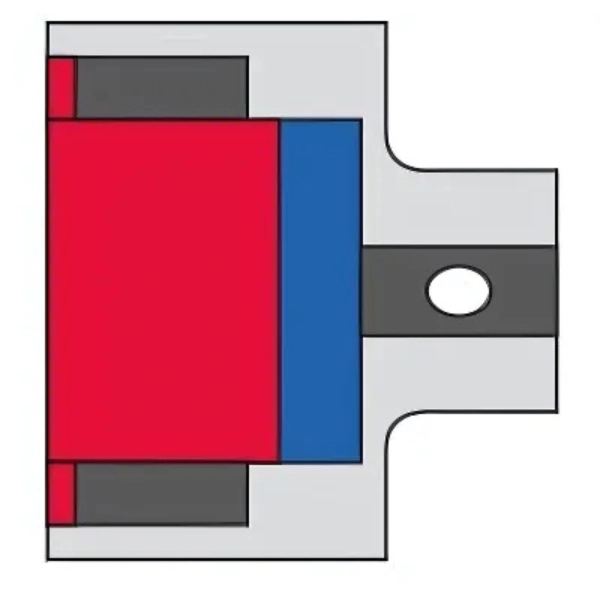

2
con involucro

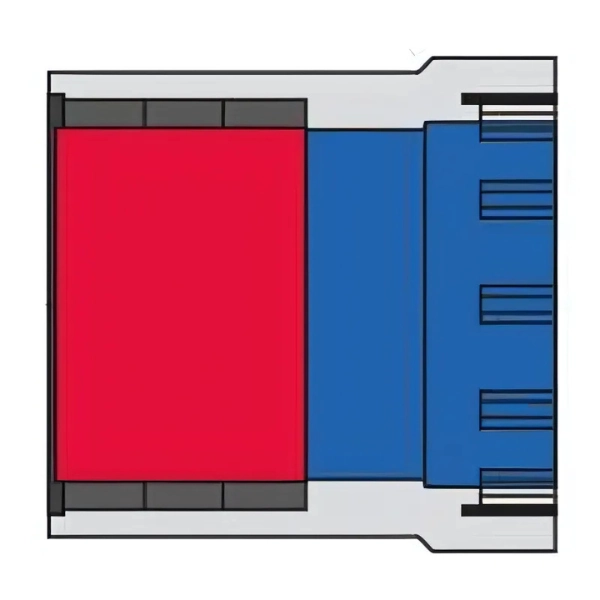

3
con riempimento di colla

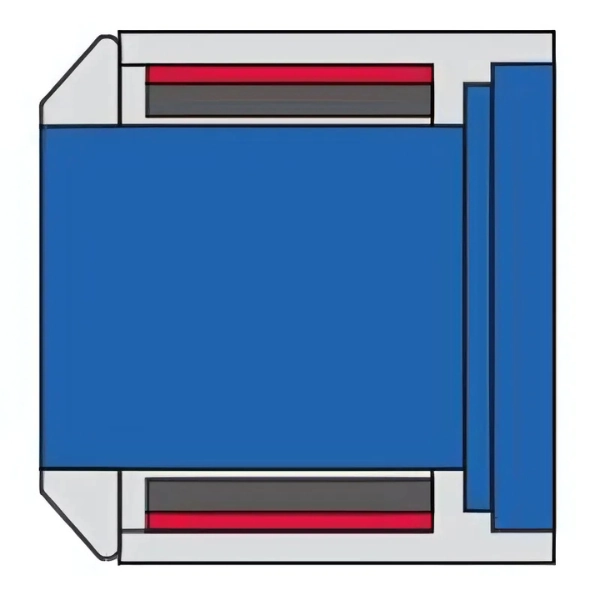

4
completamente sigillati mediante saldatura

Rotore interno (IR)

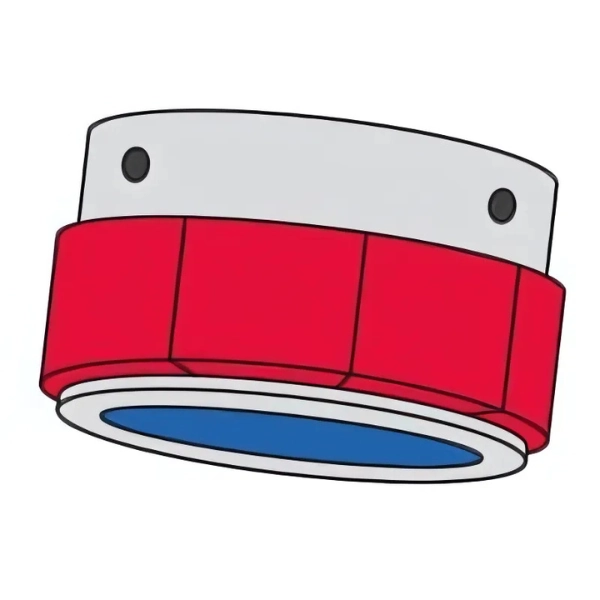

5
standard

6
sigillato con involucro

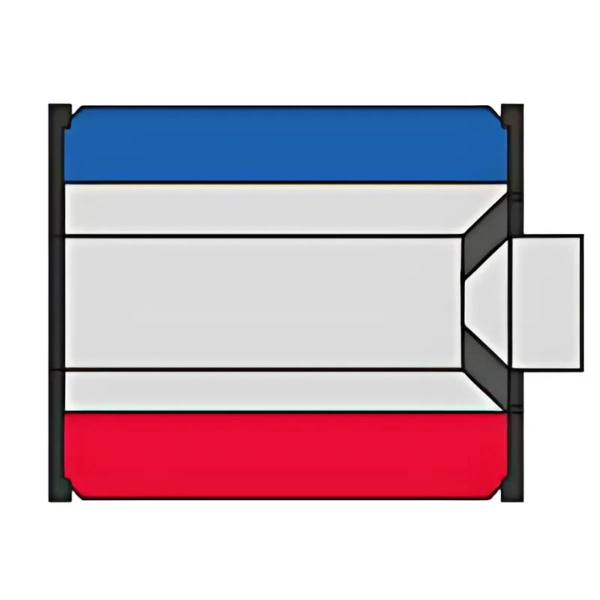

7
fissato con coperchio laterale

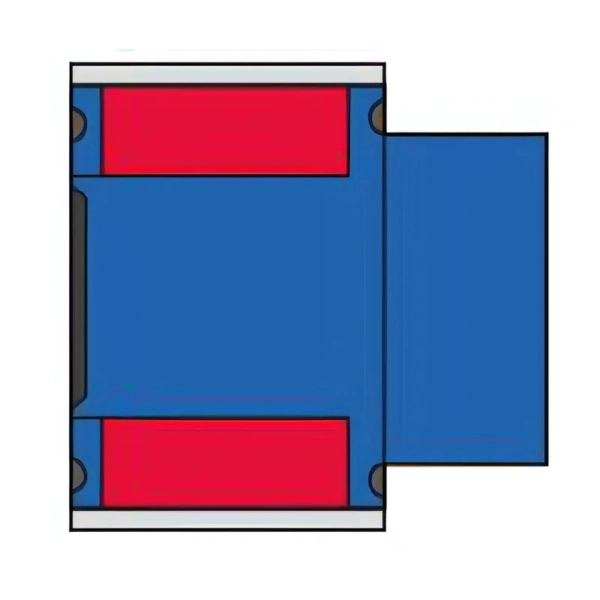

8
rivestimento in plastica

Materiale e possibilità di combinazione

OR / IR

TIPO DI COMBINAZIONE MATERIALE OR MATERIALE IR APPLICABILE A CONDIZIONE
OR1 + IR5 Acciaio al carbonio Acciaio al carbonio Ambiente medio, corrosione minima
OR2/3/4 + IR6/7 Acciaio al carbonio Acciaio al carbonio acido
OR2/3/4 + IR8 Acciaio al carbonio Acciaio al carbonio alcalino
TIPO DI COMBINAZIONE MATERIALE OR MATERIALE IR APPLICABILE A CONDIZIONE
OR1 + IR5 Acciaio al carbonio Acciaio al carbonio Ambiente medio, corrosione minima
OR2/3/4 + IR6/7 Acciaio al carbonio Acciaio al carbonio acido
OR2/3/4 + IR8 Acciaio al carbonio Acciaio al carbonio alcalino

◀ Scorri la tabella lateralmente ▶

Contenitore di isolamento

MATERIALE SPESSORE PRESSIONE COSTO
Acciaio inossidabile 1...1,2 mm 1...2 MPa **
Hastelloy 1...1,2 mm 1...3 MPa ****
Titanio 1...1,8 mm 3...8 MPa ***
Plastica 1...5 MPa 1...2,0 mm *
MATERIALE SPESSORE PRESSIONE COSTO
Acciaio inossidabile 1...1,2 mm 1...2 MPa **
Hastelloy 1...1,2 mm 1...3 MPa ****
Titanio 1...1,8 mm 3...8 MPa ***
Plastica 1...5 MPa 1...2,0 mm *

◀ Scorri la tabella lateralmente ▶

Download Giunto magnetico

Come funzionano i giunti magnetici?

I giunti magnetici sono componenti affascinanti che consentono di trasmettere la potenza di un motore a un albero di trasmissione senza che le due parti si tocchino direttamente. Come funziona? Semplicemente – attraverso la forza di un campo magnetico!

Immagina che il motore aziona il rotore esterno di un giunto magnetico. Questo rotore è dotato di magneti potenti. Dall’altra parte si trova il rotore interno, che ha anch’esso dei magneti. Attraverso la forza attrattiva o repulsiva di questi magneti, il rotore interno inizia a ruotare – e in modo completamente sincrono con il rotore esterno. L’aspetto interessante: i due rotori non si toccano mai direttamente, ma la trasmissione di potenza funziona comunque perfettamente.

Il rotore interno aziona poi l’albero di trasmissione che, ad esempio, aziona una pompa. L’interno della pompa rimane sigillato ermeticamente grazie a un contenitore di separazione. Questo è particolarmente importante quando sono coinvolte sostanze tossiche o corrosive, perché così nulla può fuoriuscire dalla pompa.

Trasmissione magnetica di potenza

Con l’aiuto dei giunti magnetici è possibile effettuare una trasmissione di coppia senza contatto tra due alberi – anche attraverso pareti divisorie. Questo previene l’usura meccanica e rende l’impiego particolarmente durevole e a bassa manutenzione.

Quale prodotto stai cercando?

FAQ Giunti magnetici

Posso personalizzare il mio giunto magnetico in forma e dimensioni?

Sì, è naturalmente possibile! Comunicaci cosa ti serve e progetteremo il giunto adatto per te.

Posso ordinare solo il rotore interno o il rotore esterno?

Certamente, nessun problema. Puoi anche ordinare solo i segmenti magnetici e assemblare il tuo giunto magnetico o rotore interno o esterno.

È possibile utilizzare anche materiali speciali per i giunti magnetici?

Anche questo è generalmente possibile. Comunicaci semplicemente quale materiale ti serve e verificheremo la disponibilità.
