Purtroppo no, o almeno è pericoloso. Nella tecnologia Reed, come in altri settori, si cerca di evitare un semplice passaggio da un produttore all’altro. Qui dipendono molte cose, come ad esempio il numero di spire nella rispettiva bobina di prova. Una bobina con 5.000 spire avrà naturalmente un valore diverso rispetto a una con 10.000 spire.

Attenzione! AW sta per Ampere Spire ed è probabilmente il valore più importante nel mondo Reed, che definisce la sensibilità, ovvero la distanza di commutazione. Attenzione, spesso un valore AW di, ad esempio, 10-15AW viene equiparato a una distanza di commutazione di 10-15 mm, il che è assolutamente sbagliato. La sensibilità degli interruttori Reed viene determinata in bobine predefinite. Applicando una tensione alla bobina (flusso di corrente) con un numero definito di spire della bobina, si genera un campo magnetico. Se aumento questa corrente fino a quando il contatto si chiude, ho determinato il valore di attivazione (A × W). Se ora riduco questa corrente fino a quando il contatto si riapre, si ottiene il valore di rilascio.

Ottima domanda! Un interruttore Reed integrato in un alloggiamento è solitamente chiamato sensore Reed, quindi il Reed non incapsulato è l’interruttore.

Questa è naturalmente la domanda più importante, perché con questa conoscenza si aprono innumerevoli applicazioni.

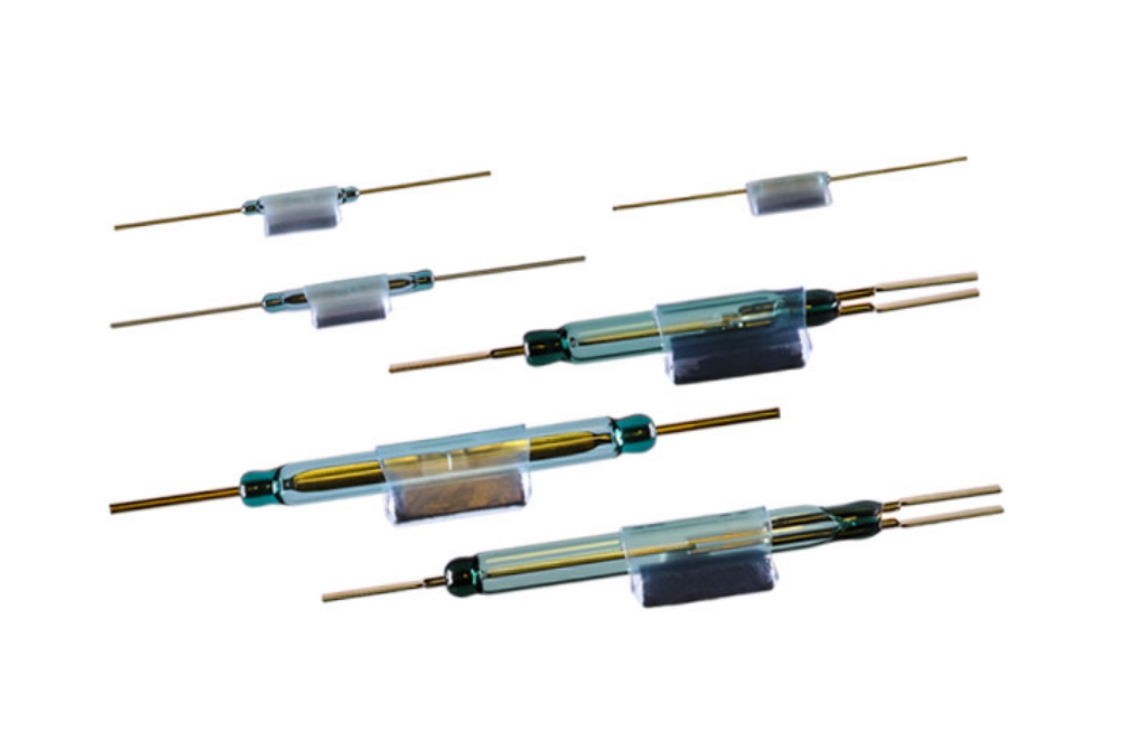

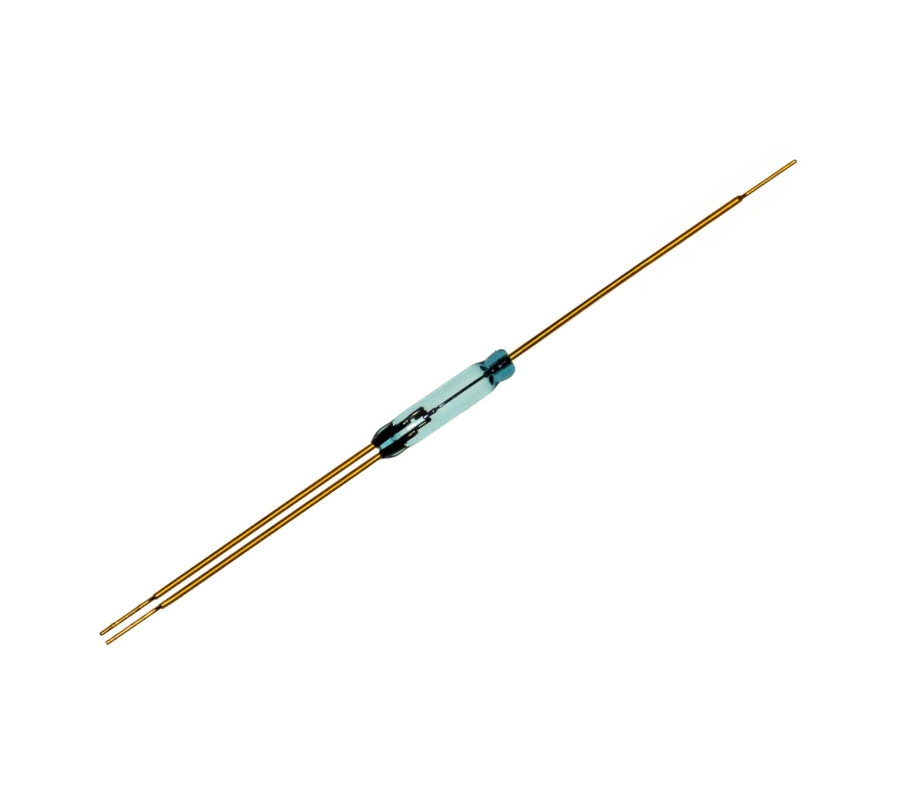

Due lamelle di contatto in materiale ferromagnetico vengono fuse ermeticamente in un tubo di vetro sotto atmosfera inerte (ad esempio azoto). Le lamelle di contatto che si sovrappongono dopo il processo di fusione all’interno del corpo di vetro formano un traferro nella zona di contatto. Per una migliore prestazione di commutazione, le due lamelle nella cosiddetta zona di contatto sono rivestite con rutenio, rodio o iridio. Il punto cruciale è naturalmente che, in presenza di un campo magnetico sufficientemente forte, le due lamelle di contatto assumono una polarità opposta e quindi chiudono il contatto.

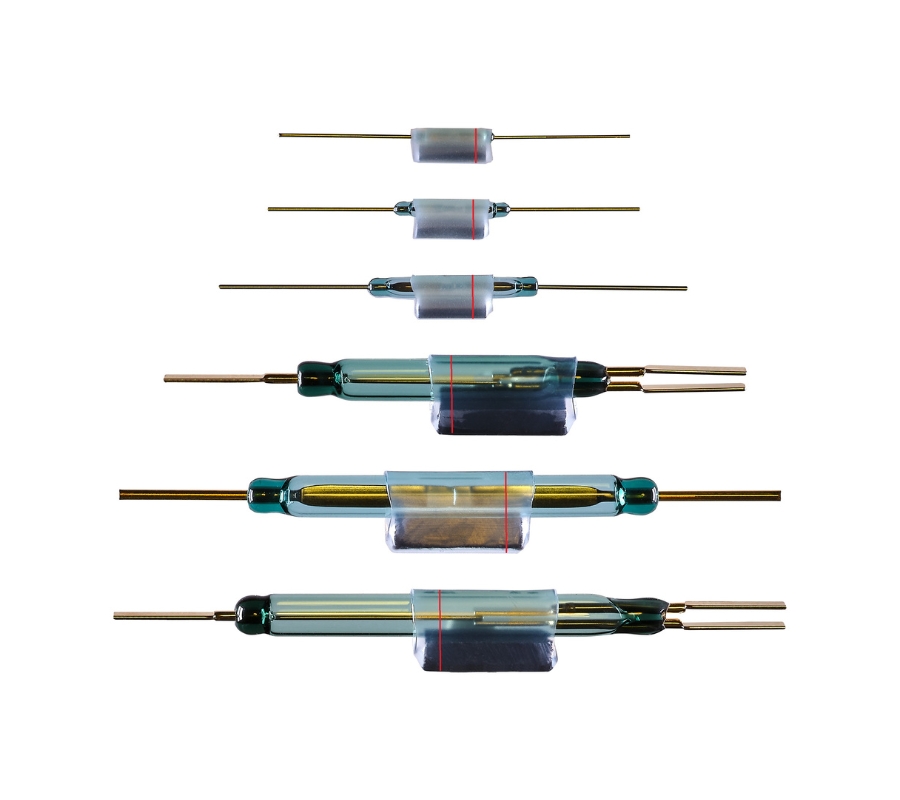

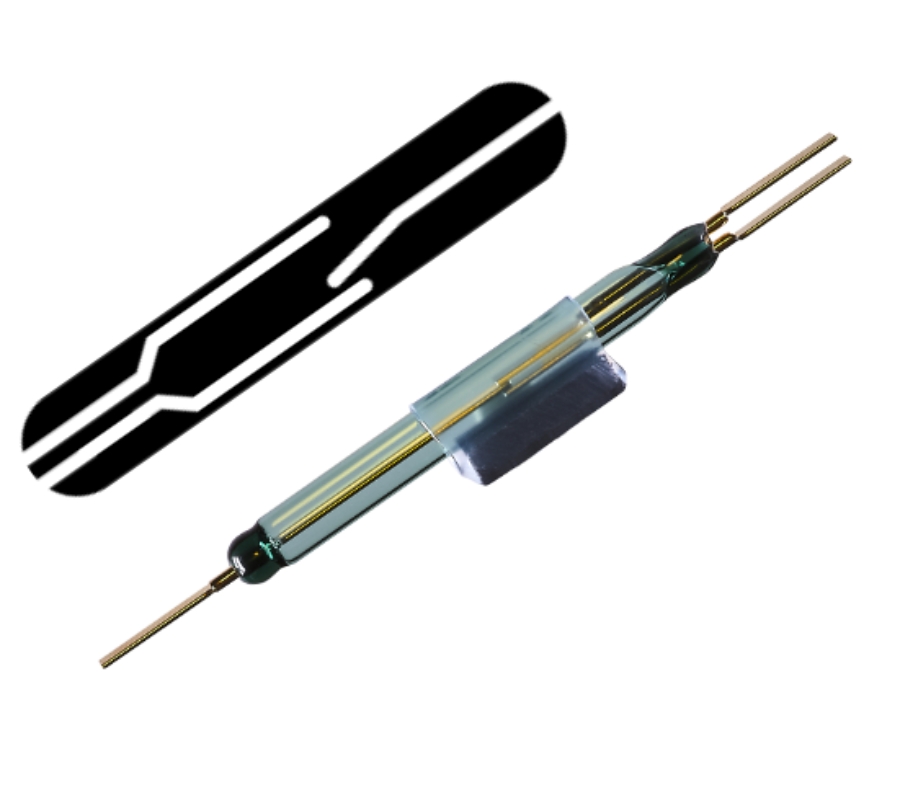

La maggior parte degli interruttori/sensori Reed sono del tipo SPST-NO (Single-Pole-Single-Throw–Normally-Open) e sono anche chiamati interruttori di Forma A (contatto normalmente aperto). Molte applicazioni basate su Reed richiedono tuttavia un SPST-NC (Single-Pole-Single-Throw-Normally-Closed) o anche Forma B (contatto normalmente chiuso). Inoltre, gli SPDT (Single-Pole-Double-Throw) o anche Forma C (contatti deviatori) sono indispensabili in numerose applicazioni. In alcuni pochi prodotti trovano impiego interruttori bistabili o anche chiamati Forma E o Latching.

Sappiamo che ogni applicazione richiede distanze diverse. Per generarle, possiamo giocare con il valore AW, utilizzare un magnete più forte o più debole o persino adattare il materiale magnetico. Anche una revisione della posizione del magnete rispetto al Reed potrebbe portare al risultato desiderato. Qui potete informarvi nell’area download sui diversi approcci e le conseguenti modifiche del circuito.

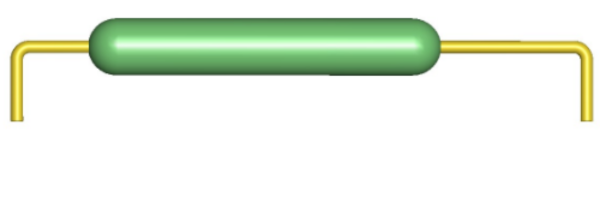

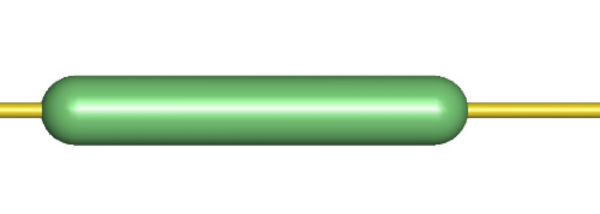

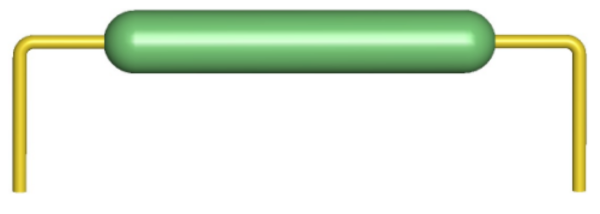

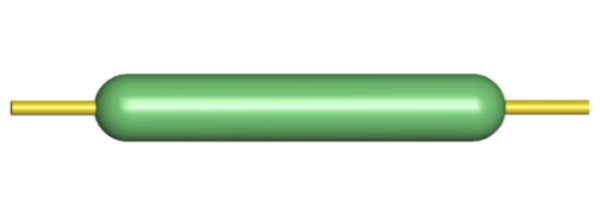

Sappiamo quanto possa essere difficile modificare gli interruttori Reed – per questo offriamo questo servizio. Che si tratti di taglio, piegatura o altri adattamenti: ci sono numerose possibilità per adattare con precisione gli interruttori Reed alle vostre esigenze.

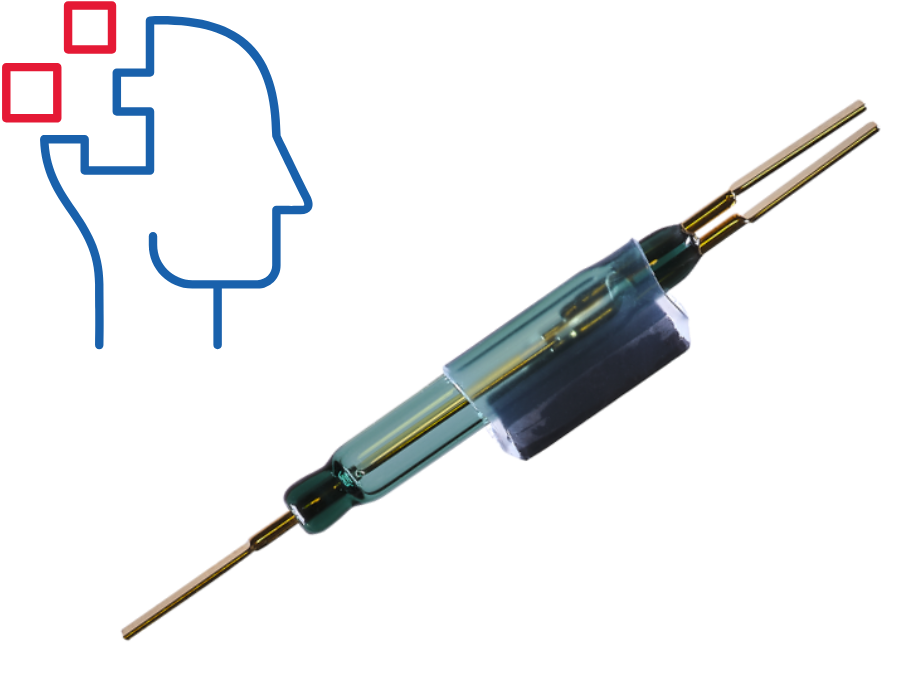

No! Certo che no. Possiamo adattare i nostri interruttori Reed alla vostra applicazione.
