Serie MMS-113

Precisione in custodia piatta

I nostri sensori Reed in custodia piatta della serie MMS 113 offrono una soluzione affidabile per applicazioni salvaspazio e garantiscono risultati precisi in ambienti operativi impegnativi.

Hai bisogno di una soluzione personalizzata?

Personalizzazioni individuali:
• Dimensioni e forma
• Sensibilità magnetica
• Temperatura di esercizio
• Tipi di connessione
• Materiale della custodia
• Montaggio / Modifica

Richiedi ora

Campi di applicazione

Controllo posizione, commutazione senza contatto

Caratteristiche



Sensore di prossimità ad azionamento magnetico



Sensibilità definita individualmente



Montaggio a vite



Possibili personalizzazioni su misura



Può essere azionato attraverso materiali non ferrosi, ad es. legno, plastica o alluminio

Caratteristiche della serie

Informazioni prodotto della serie

Un sensore magnetico basato su contatto Reed in custodia piatta compatta con contatto normalmente aperto, normalmente chiuso o di scambio a scelta.
La custodia può essere avvitata o incollata ed è disponibile con diverse lunghezze di cavo, livelli di sensibilità ed esecuzioni di connettori. Il sensore può essere attivato attraverso materiali non ferrosi come legno, plastica o alluminio, offre personalizzazioni flessibili e si adatta idealmente al controllo di posizione e ad altre applicazioni di commutazione senza contatto.

Dimensioni: L 32 × L 10 × H 6,2 mm

Uscita cavo: destra

Tipo di contatto: A/B/C

Temperatura di esercizio: –20 °C … +105 °C

Sensibilità: 7 … 40

Potenza di commutazione: 5 W … 50 W

Corrente di commutazione: 0,25 A … 1,0 A

Corrente continua: 1,0 A … 3,0 A

Rigidità dielettrica: 200 VDC … 2000 VDC

Omologazione

REACH; RoHS

Download scheda tecnica

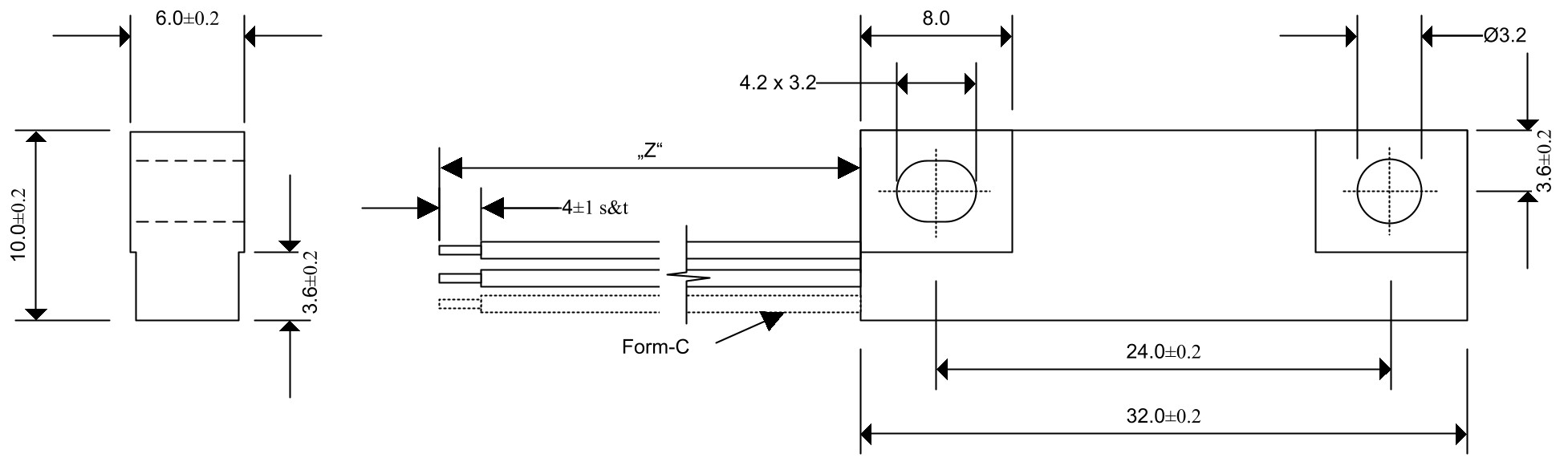

Disegno tecnico

Caratteristiche delle varianti



Dimensioni: Dimensioni: L 32 × L 10 × H 6,2 mm



Uscita cavo: destra

.masetec-block .masetec-tabelle { width: 100%; border-collapse: collapse; font-family: 'Roboto', sans-serif; font-size: 18px; text-align: center; } .masetec-block .masetec-tabelle th, .masetec-block .masetec-tabelle td { height: 46px; line-height: 46px; padding: 0 12px; border-bottom: 1px solid #C1BEBE; } .masetec-block .masetec-tabelle thead th { background-color: #e62139; color: #fff; font-weight: bold; text-align: center; border-bottom: none; } .masetec-block .badge { display: inline-block; width: 28px; height: 28px; background-color: #1961ac; color: white; font-weight: bold; font-size: 15px; line-height: 28px; border-radius: 50%; text-align: center; } .masetec-block .masetec-tabelle tbody tr:nth-child(even) { background-color: #f0f0f0; } .masetec-block .masetec-tabelle img.icon { height: 28px; vertical-align: middle; } .masetec-block .shop-link { display: inline-flex; align-items: center; gap: 6px; color: #1961ac; font-weight: bold; text-decoration: none; } .masetec-block .shop-link img { height: 22px; width: auto; } .masetec-block .masetec-tabelle td:first-child { text-align: left; font-weight: bold; text-transform: uppercase; }

	MMS-113 -1	MMS-113 -2	MMS-113 -3	MMS-113 -4	MMS-113 -5	MMS-113 -9	MMS-113 -10

Tipo di contatto	A-Normalmente aperto	A-Normalmente aperto	A-Normalmente aperto	B-Normalmente chiuso	C-Scambio	A-Normalmente aperto	A-Normalmente aperto
Temperatura di esercizio	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Sensibilità	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Potenza di commutazione	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Corrente di commutazione	1,0 A	0,4 A	1,0 A	0,25 A	0,25 A	0,5 A	0,5 A
Tensione di commutazione VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Tensione di commutazione VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Corrente continua	1,0 A	1,4 A	3,0 A	1,5 A	1,5 A	1,0 A	1,3 A
Rigidità dielettrica	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Piccole quantità & campioni	Richiedi direttamente

.masetec-red-wrapper { overflow-x: auto; max-width: 100%; } .masetec-red { min-width: 600px; border-collapse: collapse; font-family: 'Roboto', sans-serif; font-size: 15px; width: 100%; table-layout: auto; } .masetec-red th, .masetec-red td { height: 50px; line-height: 1.5; padding: 0 8px; border-bottom: 1px solid #C1BEBE; vertical-align: middle; text-align: left; } .masetec-red thead th { background-color: #e62139; color: #ffffff; font-weight: bold; border-bottom: 1px solid #ffffff33; text-align: left; white-space: nowrap; } .masetec-red tbody tr:nth-child(even) { background-color: #f0f0f0; } .masetec-red tbody td:first-child { text-transform: uppercase; font-weight: bold; } .masetec-red .badge { display: inline-block; width: 28px; height: 28px; background-color: #1961ac; color: white; font-weight: bold; font-size: 15px; line-height: 28px; border-radius: 50%; text-align: center; margin-left: 6px; } .masetec-red .icon { height: 24px; vertical-align: middle; }

	MMS-113 -1	MMS-113 -2	MMS-113 -3	MMS-113 -4	MMS-113 -5	MMS-113 -9	MMS-113 -10

Tipo di contatto	A-Normalmente aperto	A-Normalmente aperto	A-Normalmente aperto	B-Normalmente chiuso	C-Scambio	A-Normalmente aperto	A-Normalmente aperto
Temperatura di esercizio	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Sensibilità	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Potenza di commutazione	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Corrente di commutazione	1,0 A	0,4 A	1,0 A	0,25 A	0,25 A	0,5 A	0,5 A
Tensione di commutazione VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Tensione di commutazione VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Corrente continua	1,0 A	1,4 A	3,0 A	1,5 A	1,5 A	1,0 A	1,3 A
Rigidità dielettrica	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Piccole quantità & campioni	Richiedi direttamente
