Serie MMS-224

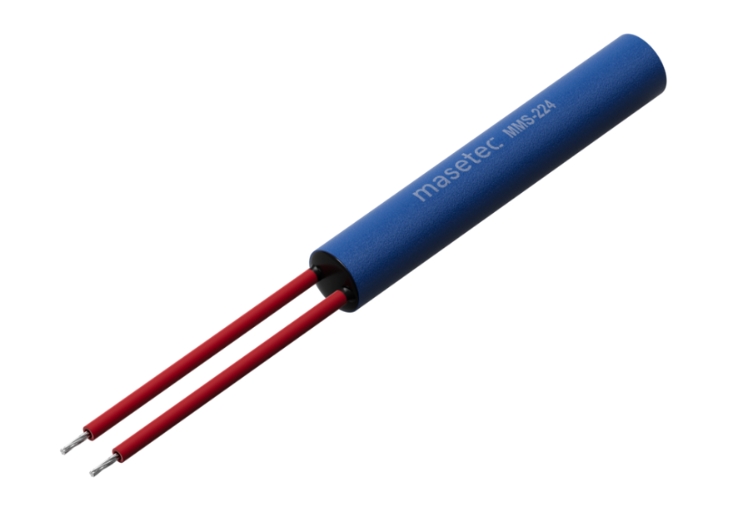

Sensori Reed-Alloggiamento cilindrico-MMS-224

Precisione nell’alloggiamento cilindrico

I nostri sensori Reed con alloggiamento cilindrico della serie MMS 224 sono ideali per applicazioni industriali con fori di montaggio rotondi e offrono operazioni di commutazione affidabili con elevata precisione di posizionamento e facilità di montaggio.

Avete bisogno di una soluzione personalizzata?

Personalizzazioni individuali:
• Dimensioni e forma
• Sensibilità magnetica
• Temperatura operativa
• Tipi di connessione
• Materiale dell’alloggiamento
• Montaggio / Modifica

Richiedi ora

Campi di applicazione

Controllo di posizione, commutazione senza contatto

Caratteristiche



Sensore di prossimità a funzionamento magnetico



Sensibilità definita individualmente



Possibili personalizzazioni su misura



Può essere azionato attraverso materiali non ferrosi, ad esempio legno, plastica o alluminio

Caratteristiche della serie

Informazioni sul prodotto della serie

I sensori magnetici basati su contatto Reed della serie MMS 224 sono disponibili come contatti NA (normalmente aperti), NC (normalmente chiusi) o di commutazione e sono alloggiati in un robusto contenitore cilindrico che può essere fissato con morsetti o inserito. Possono essere azionati attraverso materiali non ferromagnetici e sono disponibili con diverse lunghezze di cavo, intervalli di sensibilità e varianti di connessione. Oltre alle versioni standard, sono disponibili varianti con isteresi ridotta e una versione ad alta tensione fino a 1000 V DC, il che consente di adattare la serie in modo flessibile a diverse esigenze industriali.

Dimensioni: Ø 6.22 × L 38.1 mm

Materiale dell’alloggiamento: PBTGF

Forma del contatto: A/B/C

Temperatura di esercizio: –20 °C … +105 °C

Sensibilità: 7 … 40 AT

Potenza di commutazione: 5 W … 50 W

Corrente di commutazione: 0.25 A … 1.0 A

Corrente continua: 1.0 A … 1.5 A

Rigidità dielettrica: 200 VDC … 2000 VDC

Omologazione

REACH; RoHS

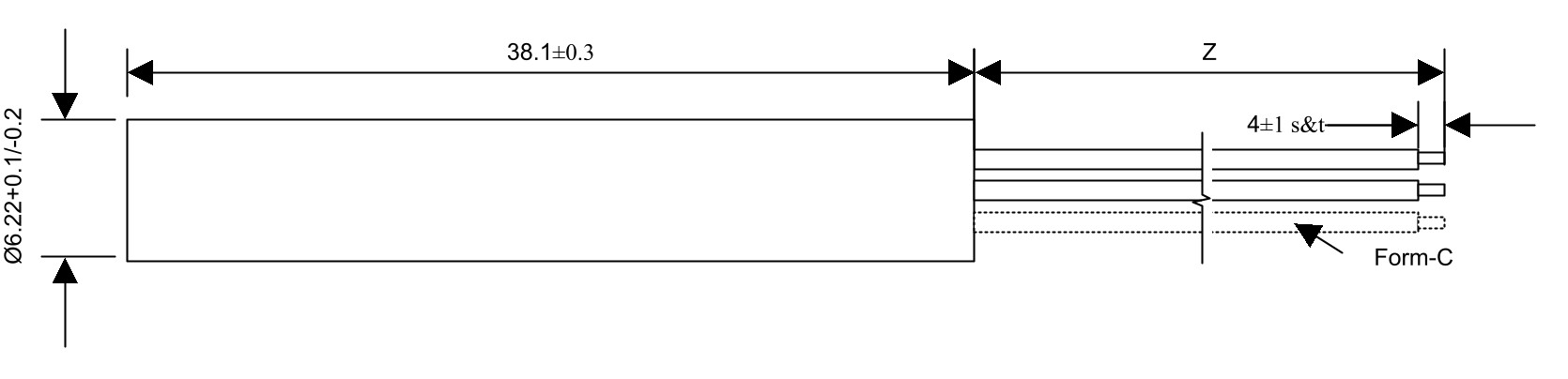

Disegno tecnico

Caratteristiche delle varianti



Dimensioni: Ø 6.22 × L 38.1 mm

	MMS-224 -1	MMS-224 -2	MMS-224 -3	MMS-224 -4	MMS-224 -5	MMS-224 -9	MMS-224 -10

Forma del contatto	A-NA	A-NA	A-NA	B-NC	C-Commutazione	A-NA	A-NA
Temperatura di esercizio	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Sensibilità	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Potenza di commutazione	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Corrente di commutazione	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Tensione di commutazione VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Tensione di commutazione VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Corrente continua	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Rigidità dielettrica	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Piccoli quantitativi & Campioni	Richiedere direttamente

	MMS-224 -1	MMS-224 -2	MMS-224 -3	MMS-224 -4	MMS-224 -5	MMS-224 -9	MMS-224 -10

Forma del contatto	A-NA	A-NA	A-NA	B-NC	C-Commutazione	A-NA	A-NA
Temperatura di esercizio	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Sensibilità	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Potenza di commutazione	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Corrente di commutazione	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Rigidità dielettrica	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Tensione di commutazione VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Tensione di commutazione VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Corrente continua	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Piccoli quantitativi & Campioni	Richiedere direttamente
