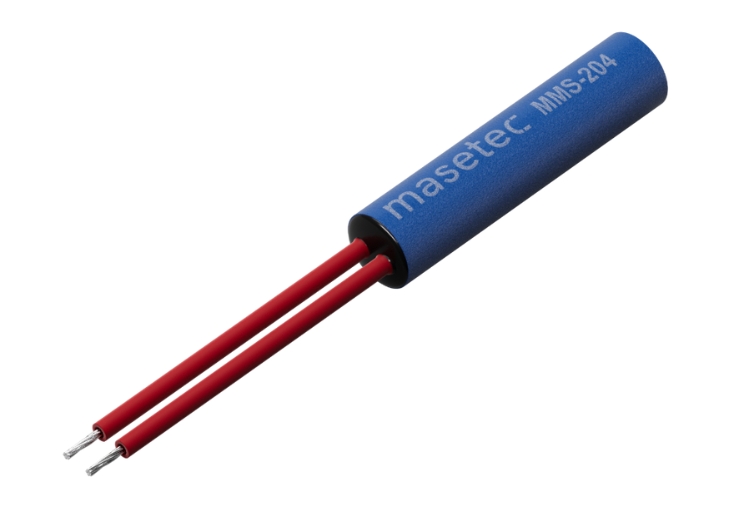

Serie MMS-204

Precisione nel corpo cilindrico

I nostri sensori Reed con custodia cilindrica della serie MMS 204 sono ideali per applicazioni industriali con fori di montaggio rotondi e offrono operazioni di commutazione affidabili con elevata precisione di posizionamento e facilità di montaggio.

Avete bisogno di una soluzione personalizzata?

Personalizzazioni individuali:
• Dimensioni e forma
• Sensibilità magnetica
• Temperatura di esercizio
• Tipi di connessione
• Materiale dell’alloggiamento
• Montaggio / Modifica

Richiedi ora

Campi di applicazione

Controllo di posizione, commutazione senza contatto

Caratteristiche



Sensore di prossimità a funzionamento magnetico



Sensibilità definita individualmente



Possibili personalizzazioni su misura



Può essere azionato attraverso materiali non ferrosi, ad es. legno, plastica o alluminio

Caratteristiche della serie

Informazioni sul prodotto della serie

I sensori magnetici basati su contatto Reed della serie MMS 204 combinano contatti normalmente aperti, normalmente chiusi o di commutazione in un compatto alloggiamento cilindrico per montaggio a morsetto o a innesto. I sensori possono essere azionati attraverso materiali non ferromagnetici come legno, plastica o alluminio e sono flessibili e adattabili alle esigenze specifiche del cliente grazie a diverse lunghezze di cavo, livelli di sensibilità e opzioni di connessione.

Dimensioni: Ø 6.0 × L 25.7 mm

Materiale dell’alloggiamento: PA66GF

Forma del contatto: A/B/C

Temperatura di esercizio: –20 °C … +105 °C

Sensibilità: 7 … 35 AT

Potenza di commutazione: 5 W … 10 W

Corrente di commutazione: 0.25 A … 0.5 A

Corrente continua: 1.0 A … 1.5 A

Rigidità dielettrica: 200 VDC … 400 VDC

Omologazione

REACH; RoHS

Download scheda tecnica

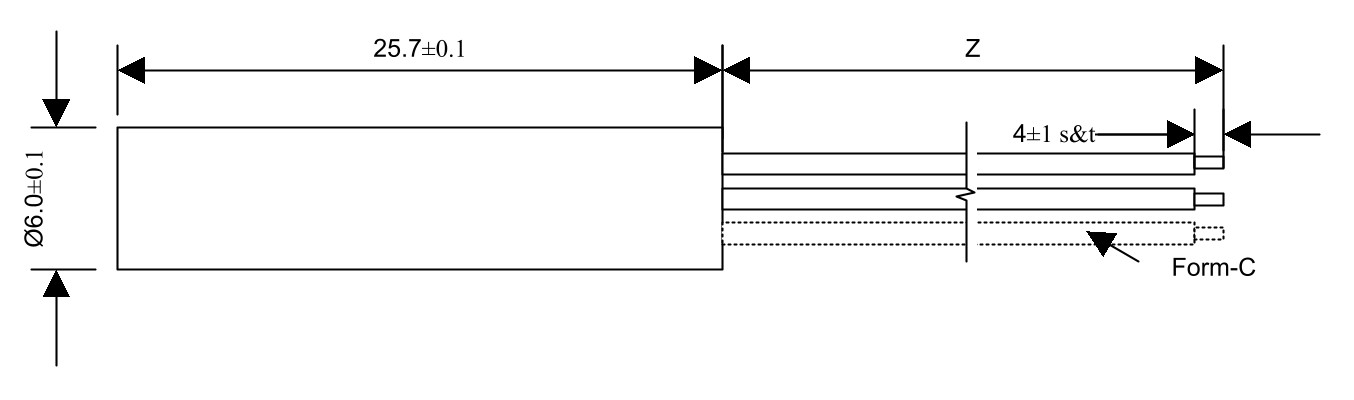

Disegno tecnico

Caratteristiche delle varianti



Dimensioni: Ø 6.0 × L 25.7 mm

	MMS-204 -1	MMS-204 -2	MMS-204 -4	MMS-204 -5	MMS-204 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7...30 AT	15...30 AT	10...35 AT	10...35 AT	7...30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	ZUM SHOP		ZUM SHOP	ZUM SHOP

	MMS-204 -1	MMS-204 -2	MMS-204 -4	MMS-204 -5	MMS-204 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7...30 AT	15...30 AT	10...35 AT	10...35 AT	7...30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
